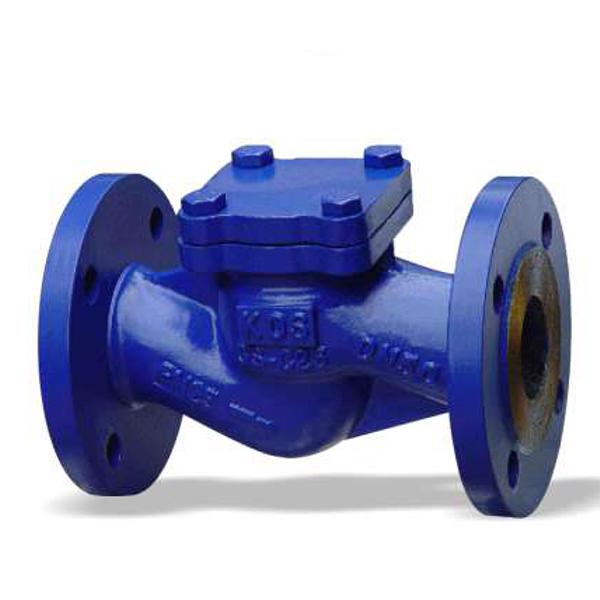

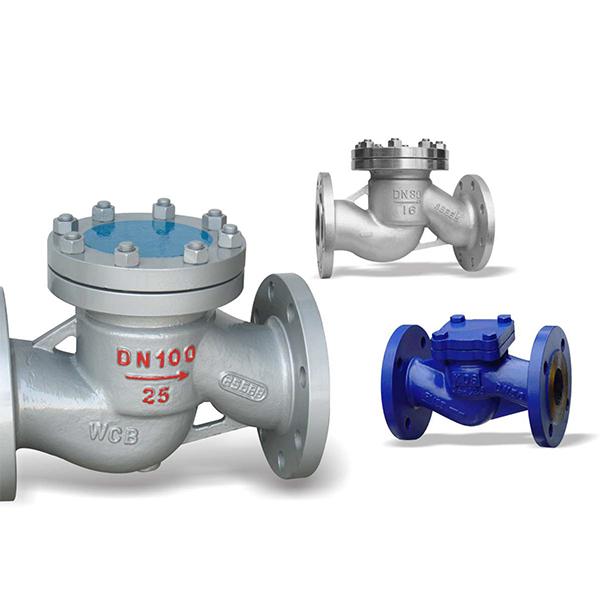

升降式止回閥

升降式止回閥

產品庫存：50

發布日期：2021-12-31

瀏覽次數：1241次

咨詢電話：021-31007588 13788996552

關鍵詞： 升降式止回閥

產品介紹： +基本信息欄品名規格壓力材質升降式止回閥 DN15-600mm PN1.6-10mpa 碳鋼；不銹鋼一、簡介升降式止回...

上一個產品下一個產品

產品詳情

+基本信息欄

品名		規格	壓力	材質
升降式止回閥		DN15-600mm	PN1.6-10mpa	碳鋼；不銹鋼

一、簡介

升降式止回閥是指依托介量自己運動而自動開、閉閥瓣，升降式止回閥擁有在停止介量倒流的閥門止回閥屬于一種自動閥門，當水泵開啟后，閥瓣在壓力水的作用下提升，使水流通過；當水泵突然停電時，壓力使水倒流，閥瓣在自身重力作用下迅速關閉。??

二、結構形式

升降式水平瓣止回閥

升降式垂直瓣止回閥

對夾升降式止回閥

三、工作原理

升降式止回閥的構造與截止閥類似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自在升降，當介質逆流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其活動阻力較直通式小。

四、技術參數

PN（MPa）	密封	氣密封	殼體	適用溫度	適用介質
2.5	2.75	0.6	3.75	≤550	蒸汽、水、
4	4.4	0.6	6
6.4	7.04	0.6	9.6
10	11	0.6	15		油品等
2.5	2.75	0.6	3.75	≤150	弱腐蝕性
4	4.4	0.6	6
6.4	7.04	0.6	9.6
10	11	0.6	15		介質

五、零件材料

零件名稱	閥體、閥蓋、閥瓣	閥體、閥瓣密封面	墊片	螺栓
I	鉻鉬鋼	硬質合金	鋼帶石棉纏繞式墊片	鉻鉬釩鋼
P	鉻鎳鈦不銹鋼	硬質合金	聚四氟乙稀	不銹鋼

六、連接尺寸

通徑 DN	L	D	D1	D2	b	f	Z-фd	H	D3	（㎏）
15	130	95	65	45	16	2	4-ф14	100	-	5
20	150	105	75	55	16	2	4-ф14	105	-	7
25	160	115	85	65	16	2	4-ф14	115	110	9
32	190	135	100	78	18	2	4-ф18	120	120	10
40	200	145	110	85	18	3	4-ф18	140	135	15
50	230	160	125	100	20	3	4-ф18	150	150	20
65	290	180	145	120	22	3	8-ф18	160	175	25
80	310	195	160	135	22	3	8-ф18	175	200	32
100	350	230	190	160	24	3	8-ф23	200	230	57
125	400	270	220	188	28	3	8-ф25	230	273	-
150	480	300	250	218	30	3	8-ф25	265	330	-
200	600	360	310	278	34	3	12-ф25	300	365	-

七、止回閥的作用

止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

八、安裝維護

1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4,升降式垂直瓣止回閥應安裝在垂直管道上。
5,升降式水平瓣止回閥應安裝在水平管道上。
6,在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7,安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
8,通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
9,止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
